一，激光雷達含義
三維激光雷達掃描使用的是LiDAR(Light Detection and Ranging)，它是激光探測及測距系統的簡稱，還可以稱為Laser Radar或者LADAR(Laser Detection and Ranging)，激光雷達點云數據就是由激光雷達掃描獲取的。當一束激光照射到物體表面時，所反射的激光會攜帶方位、距離等信息。若將激光束按照某種軌跡進行掃描，便會邊掃描邊記錄到反射的激光點信息，由于掃描極為精細，則能夠得到大量的激光點，形成激光點云。根據這種方法得到的點云，一般具有x,y,z坐標值和激光反射強度4種信息，再搭載RTK/PPK，還可獲取點云的地理坐標信息。
二、電力塔含義??
電力塔是一種用于架空電線的塔狀建筑物，通常由鋼架結構構成，高度一般在25-40米之間。?電力塔在電力系統中起著至關重要的作用，它不僅能夠支撐和保護電線，還能有效地傳輸高壓電。電力塔的設計、制造、安裝和維護都是現代電力系統運行與發展的重要保障。電力塔廣泛應用于野外的發電廠和配電站附近，其多樣的類型和結構使其能夠適應不同的電力傳輸需求。無論是城市供電還是遠距離輸電，電力塔都是不可或缺的基礎設施。
三、輸電桿塔無人機巡檢
1． 業務痛點
(1)輸電塔型多樣，細小的缺陷都會導致線路故障或電量損失，影響生產生活用電。
(2)輸電通道距離長，單塔人工巡檢效率有限，山林之間人工徒步異常艱?苦；
(3)環境復雜，涉及高海拔地區、人員密集城區、山?區；
(4)結構復雜，巡檢點位多，人工巡檢工作量極大，難以保證巡檢質?量；u數據難保存，傳統人工巡檢過程無法數字化記錄、留檔
1．激光雷達：大疆智圖支持對禪思激光雷達采集到的點云數據進行一鍵式高精度處理。過程包括軌跡解算和點云精度優化，可直接生成多種標準格式的三維點云。在進行地面點分類后，支持輸出數字高程模型（DEM）和等高線成果。通過導入控制點，可實現精度控制，輸出高精度點云文件。質量報告和剖面查看功能有助于分析點云質量。即使 RTK 實時差分數據意外丟失，大疆智圖仍可通過 PPK 功能與離線基站數據匹配，重建高精度模型。
2．實時三維：基于 DJI 先進的實時重建算法，將無人機采集的數據可視化，實時生成高精度、高質量三維模型，滿足事故現場、工程監測、電力巡線等場景的展示與精確測量需求。
3．精細化巡檢：基于本地實景三維模型或點云結果選擇拍攝目標，自動生成拍攝航點及航線，同時可顯示航點對應的模擬相機圖傳畫面，讓航點選擇更精準，航線規劃更合理，實現巡檢作業流程自動化。
2.外業航測流程
(1)初期人工介入飛行

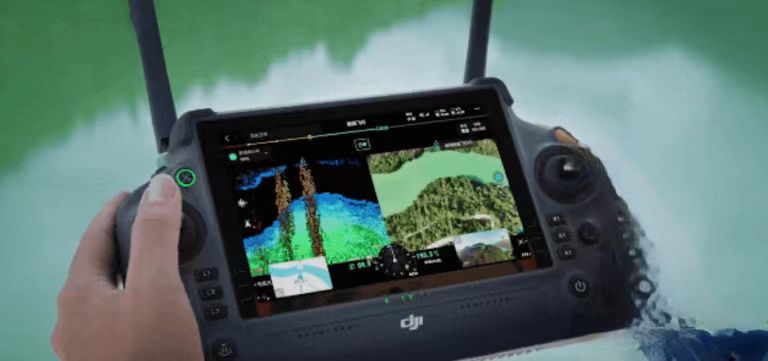

使用 Matrice 350 RTK 搭載禪思 L2 ，在手薄 Pliot 2中導入提前規劃的KML路徑或現場繪制，做好航線規?劃；使用非重復掃描模式，激光雷達的穿透性更強，輸電線點云模型和走向，獲得更多結構信息。作業人員可在現場預覽、回放和拼接點云模型，并獲取外業質量報告，高效開展作業任務。進行大疆智圖一站式后處理，即可獲取高精度點云成果
(2)后期自主電力巡檢
使用輸電通道電塔基礎位置信息規劃，制作出激光雷達掃描航?線；將建模掃描航線導入手薄Pliot 2中，配置任務信?息；通過先前航測采集輸電線路點云模型，使用大疆智圖進行輸電通道航線規?劃，再將航線任務導入 Matrice 350 RTK ，一鍵下達巡檢指?令；通過對巡檢照片進行人工分析或AI識別，識別輸電通道中缺陷部?位。
、回?溯。
2． 無人機優勢
(1)長距離巡檢，減少人工徒步辛勞，有效作業距離翻?倍；
(2)高空視角巡檢，有效保障人身安?全；
(3)高效精準拍攝巡檢點，保證巡檢作業質?量；
(4)輸電通道模型重建，數字化管理資產，模型用途多樣?化
通過無人機自主飛行應用，可對輸電桿塔做精細化的日常巡檢，及時發現問題并解決。
四、無人機航測流程
1.設備使用情況
(1)多旋翼無人機

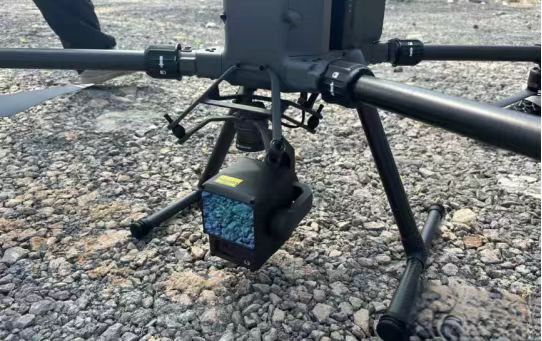

（2)無人機載荷
最長飛行時間：55分鐘
環境感知：前后左右上下，視覺+紅外傳感器，六向感知避障
環境適應性：IP55 防護，最高7000米起飛海拔，-20~ 50°C工作環境溫度
開機即作業，單架次作業面積2.5平方公里
融合 GNSS、高精度自研位姿系統，高程精度可達4厘米，平面精度達5厘米
最大支持5回波，獲取更多地面點云
最大點云發射率均可達240,000 點/秒，單位時間內可獲取更多點云數據
集成框幅式激光雷達、高精度自研慣導和 4/3 CMOS 可見光測繪相?機
量程達250米（反射率10%，100 klx）、450米（反射率 50%，0klx）
（3）處理軟件
1．激光雷達：大疆智圖支持對禪思激光雷達采集到的點云數據進行一鍵式高精度處理。過程包括軌跡解算和點云精度優化，可直接生成多種標準格式的三維點云。在進行地面點分類后，支持輸出數字高程模型（DEM）和等高線成果。通過導入控制點，可實現精度控制，輸出高精度點云文件。質量報告和剖面查看功能有助于分析點云質量。即使 RTK 實時差分數據意外丟失，大疆智圖仍可通過 PPK 功能與離線基站數據匹配，重建高精度模型。
2．實時三維：基于 DJI 先進的實時重建算法，將無人機采集的數據可視化，實時生成高精度、高質量三維模型，滿足事故現場、工程監測、電力巡線等場景的展示與精確測量需求。
3．精細化巡檢：基于本地實景三維模型或點云結果選擇拍攝目標，自動生成拍攝航點及航線，同時可顯示航點對應的模擬相機圖傳畫面，讓航點選擇更精準，航線規劃更合理，實現巡檢作業流程自動化。
2.外業航測流程
(1)初期人工介入飛行
使用無人機，系統導入提前規劃的KML路徑或現場繪制，做好航線規?劃；使用非重復掃描模式，激光雷達的穿透性更強，輸電線點云模型和走向，獲得更多結構信息。作業人員可在現場預覽、回放和拼接點云模型，并獲取外業質量報告，高效開展作業任務。進行大疆智圖一站式后處理，即可獲取高精度點云成果
(2)后期自主電力巡檢
使用輸電通道電塔基礎位置信息規劃，制作出激光雷達掃描航?線；將建模掃描航線導入手薄Pliot 2中，配置任務信?息；通過先前航測采集輸電線路點云模型，使用大疆智圖進行輸電通道航線規?劃，再將航線任務導入 Matrice 350 RTK ，一鍵下達巡檢指?令；通過對巡檢照片進行人工分析或AI識別，識別輸電通道中缺陷部?位。

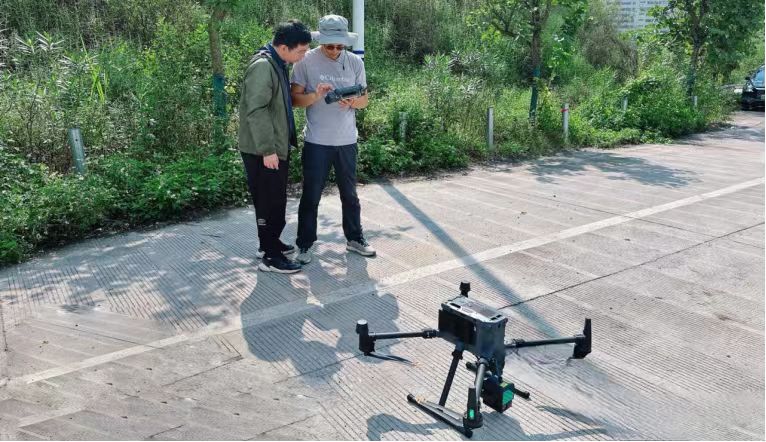

現場部署
在DJI Pilot2手簙設置非重復掃描模式，穿透性更強

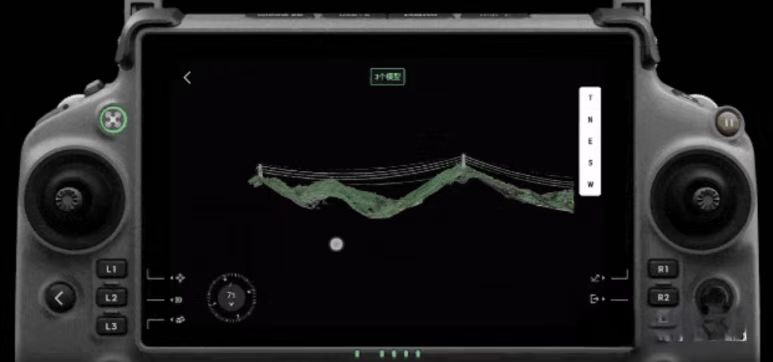

飛行完成后，可直接在相冊中查看點云模型，如遇數據異?？杉皶r補拍
3.內業后處理流程
通過點云軌跡解算和精度優化，可以快速生成標準格式的三維點云。實現一站式點云后處理。此外，該軟件還能對地面點進行分類，并輸出DEM數字高程模型

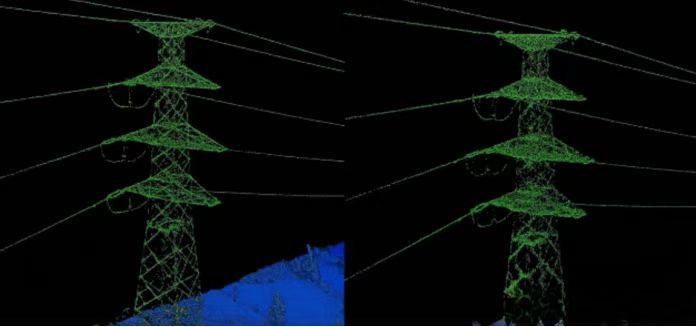

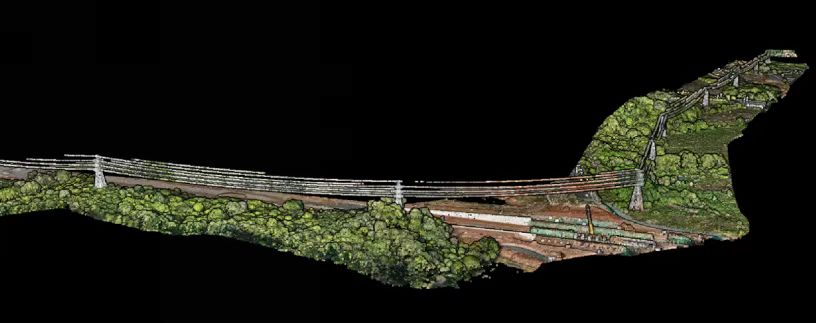

高壓電力塔-RGB渲染模式

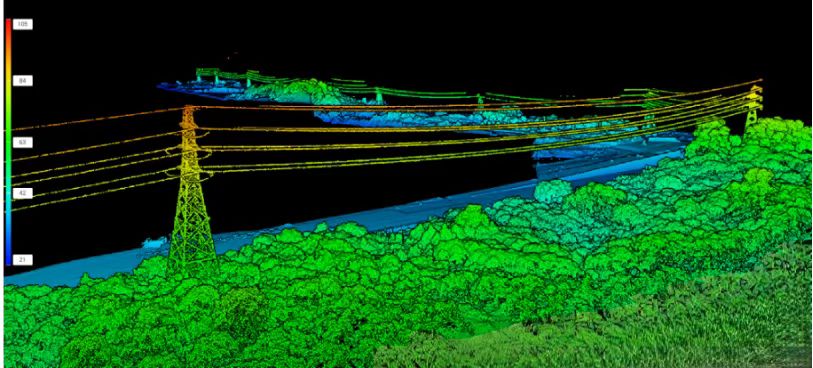

高壓電力塔-Elevation渲染模式

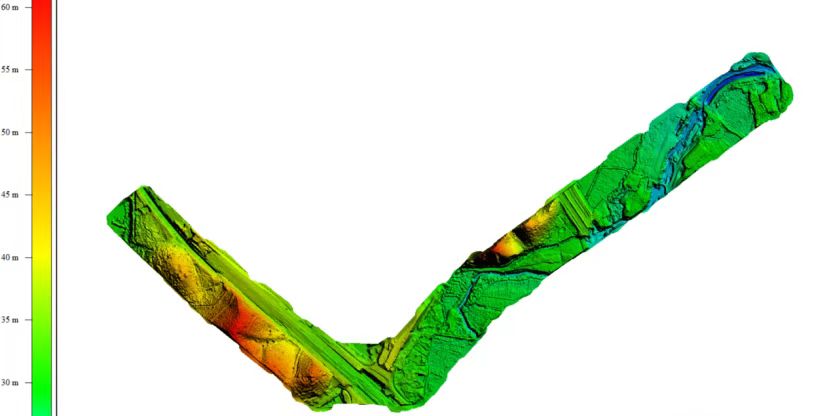

高壓電力塔數字高程模型（DEM）
五、電力巡檢方案總結
在電力行業，激光雷達可以通過獲取三維點云數據精準識別桿塔金具、電線或絕緣子這種細小物體，并輸出分析報告；此外，通過電塔點云實現離線航線規劃，生成自主飛行路線，輔助電力部門進行精細的電力設施巡檢，提高探測效率。
通過無人機的高速飛行能力，搭配激光雷達激光雷達采集點云，利用多回波特性，高效獲取高精度、穿透力強、光斑小的電力線三維點云數據，經過精度控制與檢查功能，分析點云質量與厚度，能夠識別線路附近的植被情況，排查樹木隱患，保障電網的運維安全?？捎糜谳旊娋€樹障分析、桿塔三維數字化。
六、激光雷達航測應用方向
無人機搭載激光雷達的航測解決方案，應用場景豐富，廣泛應用于測繪、電力、林業、工程基建等行業，能夠滿足各種不同行業的需求，為客戶提供精準、高效的三維數據一體化解決方案。
在電網運維向智能化、數字化邁進的過程中，三維點云數據模型的重要性日益凸顯，而無人機航測大大提高了技術人員外出作業的人身安全性。運維單位可以搭建設備信息管理數據庫，實現可視化線路與數字化存檔。通過后續點云模型的二次開發，可以參考點云模型規劃無人機自動化飛行航線，大幅提升巡檢效率。
