型號：LRF2535
LRF2535 激光測距儀較之前有了更遠的測量距離的同時保留了之前測距儀的豐富的接口， PC 軟件和通信協議，可以適配各種系統。這款激光測距儀尺寸為125mm×100mm×70mm，重量為430g，有單次/連續測距、3 個目標檢測、自檢以及以太網喚醒功能，在最大有效脈沖頻率（MNBF）下可產生≥1×10? 個脈沖發射等功能，可用于手持設備、無人駕駛飛行器、光電吊艙、邊境監控等領域。
| 項目 | 技術參數 | |
| 型號 | LRF2535C | |
| 激光波長 | 1535±5nm | |
| 人眼安全等級 | Class Ⅰ (IEC 60825-1) | |
| 發散角 | ≤0.3mrad | |
| 接收視野（FOV） | ~1.8 mrad | |
| 發射鏡頭直徑 | Φ18 mm | |
| 接收器鏡頭直徑 | Φ60 mm | |
| 測量范圍 （反射率30%；能見度≥28公里） | 大靶（4m×6m) | ≥28000 m |
| 北約目標（2.3m×2.3m） | ≥25000 m | |
| 人物（0.5米×1.7米） | ≥4800 m | |
| 無人機（0.2米×0.3米） | ≥2500 m | |
| 最小范圍 | 50 m | |
| 測距頻率 | 0.5~10 Hz | |
| 測距精度 | ±1 m | |
| 距離分辨率 | ≤30 m | |
| 準確率 | ≥98% | |
| 誤報率 | ≤1% | |
| 多目標檢測次數 | 最多 3 個目標 | |
| 電氣接口 | molex- 532610771 | |
| 供電電壓 | DC12 V | |
| 待機功耗 | ≤1.2W | |
| 平均功耗 | ≤2 W | |
| 峰值功耗 | ≤3W | |
| 重量 | ≤430g | |

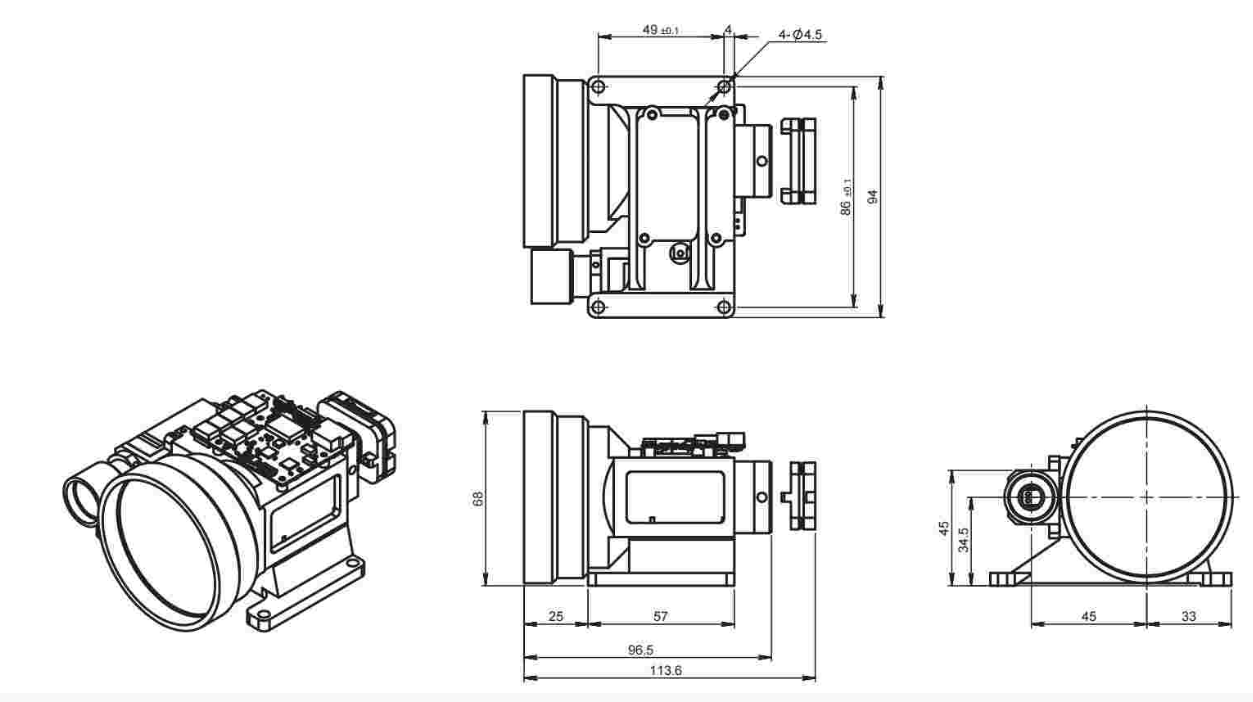

| 尺寸（長×寬×高） | 125×100×70mm | |
| 工作溫度 | -40~＋70℃ | |
| 儲存溫度 | -55～+75 ℃ | |
| 抗沖擊性 | 1200 g/1 ms（GJB150.16A-2009） | |
| 防震 | 5～50～5 Hz，1 Octave range /min，2.5 g | |
| 測距邏輯 | 第一個和最后一個目標、多目標測距、距離選擇性 | |
| 激活時間 | ≤950 ms | |
| 通信接口 | TTL | |
| 電氣隔離 | 電源地、通信地、結構地隔離 | |
| 可靠性 | MTBF ≥ 1500h | |
| 光軸穩定性 | ≤0.05 mrad | |
| 光軸與安裝面平行度偏差? | ≤0.5 mrad | |
| 防護等級 | IP67 | |
| 防靜電等級 | （鏡頭位置） 接觸放電6kV 空氣放電8kV | |
| 電磁兼容性 (EMC) | CE/FCC 認證 | |
| 環保 | RoHS2.0 | |
電氣連接器型號：Molex51021-0500 電氣接口的詳細定義如下：
表 1 接口定義
| 外部插件 XS3 | Model: Molex51021-0500 | Remark |
| 1 | TTL RX | 3.3V |
| 2 | TTL TX | 3.3V |
| 3 | CTRL | 3.3V-5V power on,0V power off |
| 4 | +5V | Power supply+ |
| 5 | GND | 電源地 |
