型號: LRF0405C
LRF0405C可實現2.3m × 2.3m 區域內的北約目標測距,有著優越的測距能力和遠距離聚焦性能,測距范圍最小15米,最大可達5公里,準測率98%以上。同時,該模塊結構緊湊,采用超小型化設計,重量僅為32g,滿足輕量化需求???捎糜诜€(wěn)定的激光測量、自檢、溫度報告、三目標測距、測量前/后目標指示、單次/連續測距、波特率設置、激光發射跟蹤以及串行端口更新支持等方面,適用于激光測距、無人機系統 (UAS)、光學吊艙和邊界監控等領域。
| 項目 | 技術參數 | |
| 型號 | LRF0405C | |
| 激光波長 | 1535±5nm | |
| 人眼安全等級 | Class Ⅰ(IEC 60825-1) | |
| 發散角 | ~0.6 mrad | |
| 發射鏡頭直徑 | Φ8mm | |
| 接收器鏡頭直徑 | Φ16mm | |
| 測量范圍 (反射率30%;能見度≥8km) | 大靶(4m×6m) | ≥5000 m |
| 北約目標(2.3m×2.3m) | ≥4000 m | |
| 人物(0.5米×1.7米) | ≥ 2100 m | |
| 無人機(0.2米×0.3米) | ≥ 1100 m | |
| 最小范圍 | 15 m | |
| 測距頻率 | 1~10 Hz | |
| 測距精度 | ±2 m | |
| 距離分辨力 | ≤20 m | |
| 準確率 | ≥98% | |
| 誤報率 | ≤1% | |
| 多目標檢測次數 | 最多 3 個目標 | |
| 電氣接口 | A1257WR-S-6P | |
| 供電電壓 | DC4.5~16V | |
| 待機功耗 | ≤1 mW | |
| 平均功耗 | ≤2.5 W @10 Hz | |
| 峰值功耗 | ≤7 W @12 V | |
| 重量 | ≤32±1 g | |
| 尺寸(長×寬×高) | 48×30.5×21 | |
| 工作溫度 | -40~+70℃ | |
| 儲存溫度 | -55~+75 ℃ | |
| 抗沖擊性 | 1200 g/1 ms(GJB150.16A-2009) | |
| 防震 | 5~50~5 Hz,1 Octave range /min,2.5 g | |
| 測距邏輯 | 第一個和最后一個目標、多目標測距、距離選擇性 | |
| 激活時間 | ≤950 ms | |
| 通信接口 | UART(TTL_3.3V) | |
| 電氣隔離 | 電源地、通信地、結構地隔離 | |
| 可靠性 | MTBF ≥ 1500h | |
| 光軸穩定性 | ≤0.05 mrad | |
| 光軸與安裝面平行度偏差? | ≤0.5 mrad | |
| 防護等級 | IP67 | |
| 防靜電等級 | (鏡頭位置) 接觸放電6kV 空氣放電8kV | |
| 電磁兼容性 (EMC) | CE/FCC 認證 | |
| 環保 | RoHS2.0 | |

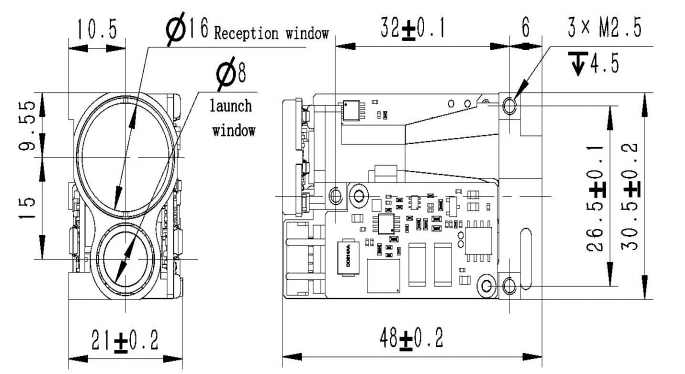

測距模塊的整體尺寸和用戶安裝界面如圖所示。

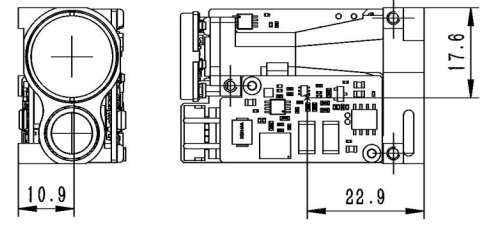

測距模塊的質心位置如圖所示。

用戶電氣接口:UART(TTL_3.3V)

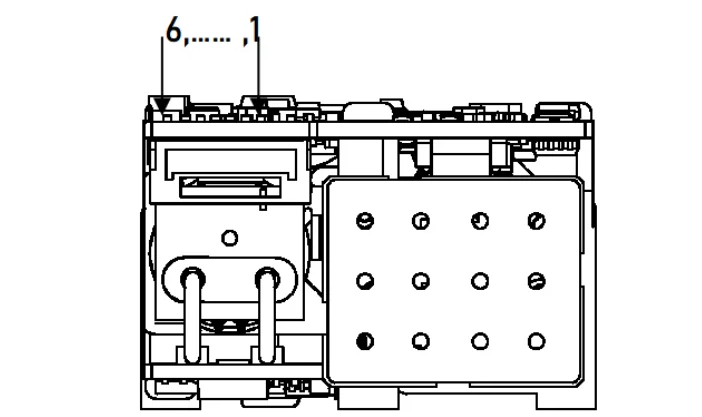

電氣接口的連接器型號為 A1257WR-S-6P,具體的布線定義見下表所示。

| 項目 | 定義 | 描述 | 電纜顏色 |
| 1 | 電源+ | 電源電壓,4.5~16V | 紅色 |
| 2 | 電源 - | 接電源地線 | 黑色 |
| 3 | 電源開啟 | 模塊電源開關,TTL_3.3V 電平; 模塊開啟(電壓大于 2.7V),模塊關閉(電壓小于 0.3 | 白色 |
| 4 | UART_TX | 串行端口發送器,TTL_3.3V 電平 | 黃色 |
| 5 | UART_RX | 串行端口發送器,TTL_3.3V 電平 | 綠色 |
| 6 | GND | 串行地 | 黑色 |
