型號：LDR80K1
LDR80K1 型激光測距儀與目標指示器系統是一款集高精度目標指示、測距和激光編碼指示于一體的前沿技術產品，其精心設計旨在滿足高精度目標指示、測距和激光編碼指示的需求。該系統能夠輕松實現超長距離的精確測量，最大測距能力超過 10 千米。此外，它在目標指示方面表現出色，覆蓋距離達 6000 米及以上。值得注意的是，LDR80K1 的設計充分考慮了輕量化因素，整機重量嚴格控制在 650 克以內。這使其保持了小巧便攜的優勢，同時不犧牲其穩定性和卓越性能。為了滿足不同操作場景的多樣化需求，該系統特別提供了從 0.3 至 1 微弧度的可定制激光發散角度，具有高度的靈活性。此外，LDR80K1 激光測距儀和目標指示器系統嚴格遵循國際公認的行業標準，確保其在全球范圍內具有廣泛的適用性和高可靠性，有望成為追求高效和精確操作的專業人士的理想選擇。
| 測距/目標指示參數 | |
| 激光測距和目標指示操作模式 | 立即投入工作 |
| 最大測距距離 | ≥10km (visibility 23km, target reflectivity 0.2, target size 2.3m x 2.3m) |
| 最小測距距離 | 300m |
| 測距精度 | ≤5m |
| 測距邏輯 | 3 目標 |
| 激光目標指示距離 | ≥6000m |
| 測距頻率 | 1～20Hz |
| 目標指定頻率 | 1～20Hz |
| 準確率（或測量成功率） | 98% |
| 連續測距時間 | 5min(1Hz)/1min (5Hz)/20S（20hz） |
| 連續激光目標指示時間 | 短周期激光目標標識： 單次照明的持續時間不少于 17 秒，間隔不超過 30 秒，并且連續照明 8 個周期。 長周期激光目標標識： 單次激光目標標識的持續時間不少于 60 秒。當再次啟動激光目標標識時，間隔不超過 45 秒，并且能夠連續激光目標標識 4 個周期。 在單次長周期或短周期目標標識之后，重新啟動的間隔不超過 30 分鐘。 |
| 編碼 | 符合 MIL-STD-810F 的要求；具備用戶自定義編碼擴展功能。 |
| 激光編碼圖案 | 具備外部同步信號接收能力。精確的頻率編碼（八組預先存儲的周期性編碼格式）； 可定制的編碼模式等。 |
| 編碼精度 | ≤2.5μs |
| 激光參數 | |
| 激光類型 | LD 泵浦的 Nd:YAG 晶體 |
| 冷卻方式 | 被動式冷卻，無溫度控制 |
| 激光波長 | 1064nm±3nm |
| 單脈沖能量 | ≥80mJ |
| 能量波動 | <10% （能量標準偏差/平均能量值×100%） - 小于 10% （能量標準偏差/平均能量值×100%） |
| 重復率 | 0～20Hz 可調節 - 0 ~ 20 Hz 可調節 |
| 脈沖寬度 | ≥15ns±5ns |
| 光束發散角 | ≤0.3mrad [定制 0.3mrad～1mrad] |
| 激光束軸不穩定性 | ≤0.05mrad |
| 激光啟動時間 | 10s |
| 激光安全等級 | Class 4 |
| 環境適應性 | |
| 工作溫度 | -40℃~55℃ |
| 儲存溫度 | -55℃~70℃ |
| 振動和沖擊標準 | 符合 MIL-STD-810F 中對機載設備所規定的振動和沖擊要求 |
| 電氣參數 | |
| 電源電壓 | 20～28VDC(typical 24 V) |
| 總功耗 | 待機功耗：≤ 5 W 平均功耗：≤ 80 W 峰值功耗：≤ 120 W |
| 通信接口 | RS422 (Standard) |
| 波特率 | 115200bit/s |
| 機械參數 | |
| 重量 | ≤700g |
| 尺寸（長×寬×高） | ≤117×97×53 |
| 安裝基座與光軸不平行度 | 0.5mrad |

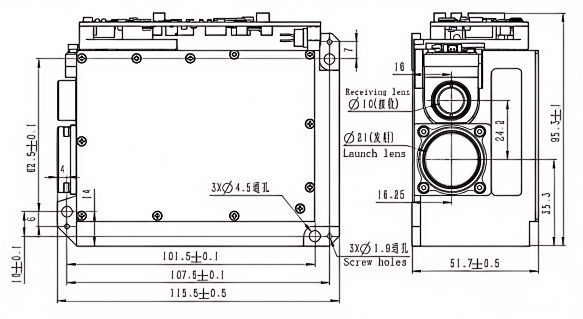

整體尺寸為≤117×97×53 毫米（長×寬×高）。機械接口如圖 1 所示：
波特率：每秒 115200 位。激光測距目標指示器的插座型號為 J30J-15ZKP；光電系統端對應的插頭型號為 J30J-15TJL（WL150A4）。
激光測距目標指示器的具體信號定義見表 1：
Pin | Signal Definition | Input/Output | Description | Remarks |
1 | +24V | Input | The power supply characteristics meet the relevant requirements ofMIL- STD-810F. | Power supply |
2 | +24V | |||
3 | +24V | |||
4 | +24V_GND | |||
5 | +24V_GND | |||
6 | +24V_GND | |||
7 | Power-on control + | Input\Output | See the requirements for the power-on control section for details. | I/O control |
8 | Power-on control - | |||
9 | RS422_RX+ | Input\Output | The signal level and drive capability meet the RS422 interface standard. Characteristic impedance: 120Ω . | The transmit/receive pin definitions correspond to the laser rangefinder target designator itself. |
10 | RS422_RX- | |||
11 | RS422_TX+ | |||
12 | RS422_TX- | |||
13 | RS422_GND | |||
14 | External synchronization control signal + |
Input | The signal level and drive capability comply with the RS422 interface standard. | External synchronization signal for controlling laser encoding. |
15 | External synchronization control signal - |
