型號:LDR40K2
LDR40K2激光目標指示器,可測量目標距離,為高可靠性要求的機載領域激光制導應用提供目標激光指示,具有體積小、重量輕、遠距離目標指示、精度高、環境適應性強等特點。
| 參數 | 規格 |
| 型號 | LDR40K2 |
| 工作模式 | 測距、目標標定 |
| 泵源 | 二極管陣列 |
| 激光波長 | 1064nm |
| 脈沖能量 | ≥45mJ |
| 脈沖能量波動 | 在目標指定周期內,單個脈沖的能量波動不超過平均能量的10%(在2秒發光后測量) |
| 光束發散 | ≤0.5mrad |
| 脈沖寬度 | 10±5ns |
| 激光軸穩定性 | ≤0.05mrad |
光軸相對于安裝基準的對準誤差 | 方位角≤0.5mrad,仰角≤0.25mrad |
| 跟蹤頻率 | 1Hz/5Hz,單次 1Hz連續掃描時間不少于5分鐘,中間休息1分鐘; b5Hz連續掃描時間不少于1分鐘,中間休息1分鐘; |
| 最小測量距離 | ≤300m |
| 最大測量距離 | ≥5000m |
| 跟蹤精度 | ±2m |
| 正確測量概率 | ≥98% |
| 測距邏輯 | 首末目標 |
| 目標指定性能 | 激光編碼精度:25μs 激光靶標指定頻率基準:20Hz 激光目標指定周期: (短周期目標指定)單個目標指定持續時間不少于20秒,間隔不超過30秒,并連續指定目標8個周期。 (長周期目標指定)單個目標指定持續時間不少于47秒,重啟間隔不超過30秒,并且連續目標指定持續2個周期。目標指定周期結束后,重新開始連續目標指定前的間隔時間不得少于30分鐘。 |
| 激光編碼 | 符合MIL-STD-810G系統要求,具有用戶自編碼擴展功能 能夠接收外部同步信號,以控制激光發射進行編碼 編碼方式:精確頻率編碼(八種預存周期編碼) |
| 尺寸(長×寬×高) | ≤106mm×98mm×48mm |
| 重量 | ≤450g |
| 電源 | 激光測距儀和目標指示器的電氣和電子組件應與系統電源特性兼容。 平均功率不大于80W,峰值功率不大于100W。 輸入電源為+26V±4VDC(電壓波動范圍+22V至+30V),輸入電源需要反極性保護。 |
| 電氣保護 | 電路板設計和調整后,涂上三防清漆進行“三防”處理。 |
| 環境適應性要求 | |
| 工作溫度 | -40~+55℃(保持2小時) |
| 儲存溫度 | -45~+70℃ |
| 振動要求 | 能夠承受飛行振動和起降沖擊,所有設備均能承受汽車運輸環境條件。 振動是一個掃頻,15Hz到33Hz是等位移正弦振動,位移為0.91mm;33Hz到700Hz是等加速正弦振動,加速度為2g。三個方向各振動1小時。 |
| 試樣狀態 | 產品在沖擊時處于正常工作狀態,放置在試驗臺上,產品通電;沖擊試驗后,產品應能正常工作。 |
| 沖擊要求 | 橫向軸方向≥10g 垂直軸方向≥10g 縱向軸方向≥10g 環形鋸齒波,持續時間11 ms,X、Y、Z軸,每個軸兩個方向,每個方向一次,總計18次。 |
| 試樣狀態 | 產品在沖擊時處于正常工作狀態,置于試驗臺,產品通電; 沖擊試驗后,產品應能正常工作。 |

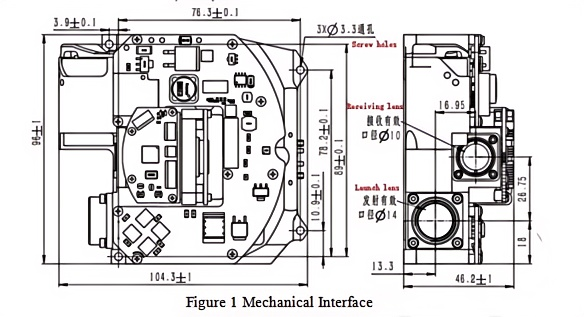

激光測距儀和目標指示器插座的型號為 J30J-15ZKL,其對應的插頭為 J30J-15TJP;交付時必須提供相應的插頭。電氣接口定義見表 1:
表 1:電氣接口定義
Pin | 信號名稱 | 備注 |
P-1 | VIN+ | 26V±4V |
P-2 | VIN+ | 26V±4V |
P-3 | NC | External Sync Positive |
P-4 | VDD | Software Program Input |
P-5 | GND | Software Program Input |
P-6 | ARM_SWCLK | Software Program Input |
P-7 | ARM_SWDAT | Software Program Input |
P-8 | NC | External Sync Negative |
P-9 | GND | 26V Ground |
P-10 | GND | 26V Ground |
P-11 | RS422_TX+ | Transmitter + for Rangefinder and Target Designator |
P-12 | RS422_TX- | Transmitter - for Rangefinder and Target Designator |
P-13 | RS422_RX- | Receiver - for Rangefinder and Target Designator |
P-14 | RS422_RX+ | Receiver + for Rangefinder and Target Designator |
P-15 | GND | Signal Ground |
注意: 1)激光測距儀/目標指示器的電源設有反極性保護裝置。 2)承包商提供插頭。 | ||
