型號:LDR20K1
LDR20K1是一款精心設計、輕便緊湊的激光目標指示器和測距儀,在實際應用中表現出卓越的穩定性和性能。它具有體積小、重量輕、遠程目標指 示、高精度和強大的環境適應性等特點。它可以向指定目標發射激光束,并通過測量激光的飛行時間來計算精確的距離信息。脈沖能量為20mJ或更高,北約目標測距能力至少為3km,非常適合機載、海上和陸基光電應用中的緊湊型觀測系統。為了增加便利性,我們提供RS422上位機測試軟件和通信協議,方便用戶進行二次開發。
激光目標指示器可通過串行接口實現以下控制功能:
1) 響應激光測距命令,接收到停止命令后可隨時停止 測距;
2) 測距期間每個脈沖的輸出距離數據和狀態信息;
3) Ranging具有距離門控功能;
4) 如果在啟動連續測距后未收到停止命令,則將在5分 鐘(1Hz)或1分鐘(5Hz)后自動停止測距;
5) 可設置輻照模式和編碼;
6) 響應激光目標指定命令,根據設定的模式和編碼指 定目標,接收到停止命令后可隨時停止目標指定;
7) 如果在目標指定開始后沒有收到停止命令,則在 目標指定一個周期后自動停止;
8) 每個輸出距離值和狀態信息 激光目標指定期間的脈沖;
9) 進行開機自檢和周期性自檢,并輸出狀態信息;
10) 響應啟動自檢命令并輸出狀態信息;
11) 可報告激光脈沖計數的累積數量。
| 參數 | 規格 |
| 型號 | LDR20K1 |
| 工作模式 | 測距、目標標定 |
| 泵源 | 二極管陣列 |
| 激光波長 | 1064nm; |
| 脈沖能量 | ≥20mJ |
| 脈沖能量波動 | 在目標指定周期內,單個脈沖的能量波動不超過平均能量的10%(在2秒發光后測量) |
| 光束發散 | ≤0.6mrad |
| 脈沖寬度 | 10±5ns |
| 激光軸穩定性 | ≤0.05mrad |
| 范圍性能 | |
| 頻率范圍 | 1Hz/5Hz,單次 1Hz連續掃描時間不少于5分鐘,中間休息1分鐘; b5Hz連續掃描時間不少于1分鐘,中間休息1分鐘; |
| 最小測量距離 | ≤300m |
| 最大測量距離 | ≥3000m |
| 測距精度 | ±1m |
| 正確測量概率 | ≥98% |
| 測距邏輯 | 首末目標 |
| 目標指定性能 | 激光編碼精度:25μs 激光靶標指定頻率基準:20Hz 激光目標指定周期: (短周期目標指定)單個目標指定持續時間不少于20秒,間隔不超過30秒,并連續指定目標8個周期。 (長周期目標指定)單個目標指定持續時間不少于47秒,重啟間隔不超過30秒,并且連續目標指定持續2個周期。目標指定周期結束后,重新開始連續目標指定前的間隔時間不得少于30分鐘。 |
| 激光編碼 | 符合MIL-STD-810G系統要求,具有用戶自編碼擴展功能 能夠接收外部同步信號,以控制激光發射進行編碼 編碼方式:精確頻率編碼(八種預存周期編碼) |
| 尺寸(長×寬×高) | ≤92mm×67mm×53mm |
| 重量 | ≤290g |
| 輸入功率要求 | 運行時平均功耗不大于55W,峰值不大于100 W工作電壓范圍為20V~28V。 |
| 電氣保護 | 電路板設計和調整后,涂上三防清漆進行“三防”處理。 |
| 環境適應性要求 | |
| 工作溫度 | -40~+55℃ |
| 儲存溫度 | -45~+70℃ |
| 振動要求 | 能夠承受飛行振動和起降沖擊,所有設備均能承受汽車運輸環境條件。 振動是一個掃頻,15Hz到33Hz是等位移正弦振動,位移為0.91mm;33Hz到700Hz是等加速正弦振動,加速度為2g。三個方向各振動1小時。 |
| 試樣狀態 | 產品在沖擊時處于正常工作狀態,放置在試驗臺上,產品通電;沖擊試驗后,產品應能正常工作。 |
| 沖擊要求 | 橫向軸方向≥10g 垂直軸方向≥10g 縱向軸方向≥10g 環形鋸齒波,持續時間11 ms,X、Y、Z軸,每個軸兩個方向,每個方向一次,總計18次。 |
| 試樣狀態 | 產品在沖擊時處于正常工作狀態,置于試驗臺,產品通電; 沖擊試驗后,產品應能正常工作。 |

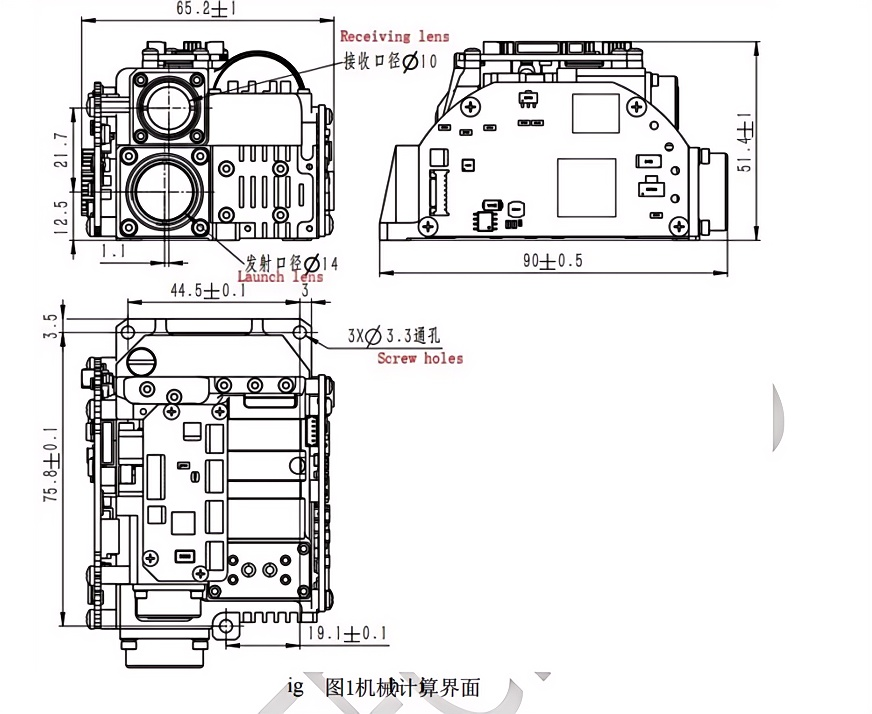

通信接口:一個TTL級串行端口。 連接器型號和接口定義見表1。

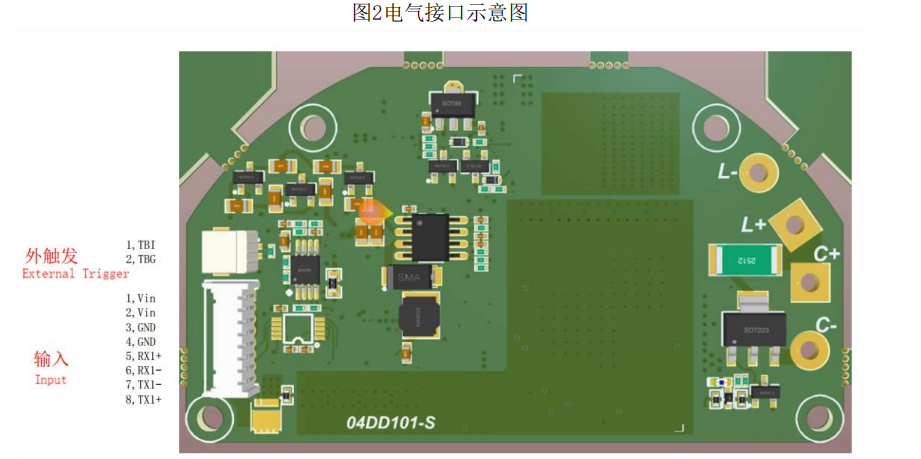

表1 電氣接口定義(使用TTL)
| 電源 MOLEX 53048-0810 | ||
| Corresponding Plug MOLEX 51021-0800 | ||
| Pin | 信號名稱 | 描述 |
| 1 | Vin | Power Supply + (24V) |
| 2 | Vin | Power Supply + (24V) |
| 3 | GND | Power Supply - |
| 4 | GND | Power Supply - |
| 5 | RX1+ | 上層計算機->激光測量組件+(422-RX+) |
| 6 | RX1 - | 上層計算機->激光測量組件-(422-RX+) |
| 7 | TX1 + | 激光測量組件->上部計算機-(422-TX-) |
| 8 | TX1 - | 激光測量組件->上部計算機+(422-TX-) |
| 外部觸發器 | ||
| 1 | TBI | 外部觸發器+(脈沖上升沿觸發器) |
| 2 | TBG | 外部觸發器 |
